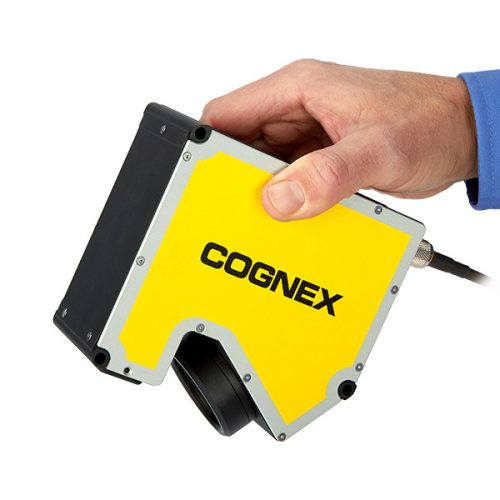

DSMax 3D Lazer Yer Değiştirme Sensörü
DSMax 3D Lazer Yer Değiştirme Sensörü Özellikleri
DSMax, görüntülerin alınması ve ürünlerin 3D olarak incelenmesi için piyasadaki en hızlı ve en yüksek çözünürlüklü lazer çizgili 3D yer değiştirme sensörüdür. Aşağıdakileri sunan tek sensördür:
» Tam ölçüm aralığında yüksek tarama oranları (18 kHz’e kadar)
» Maksimum çözünürlüklü görüntüler (2.000 profil noktası)

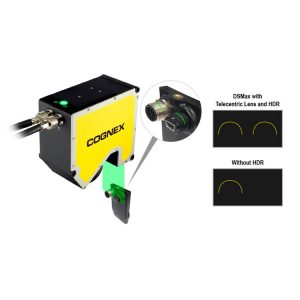

» Hızlı yüksek dinamik aralık (HDR) görüntüsü
Bu özellikler, elektronik bileşenler gibi yüksek oranda yansıtıcı veya karanlık özellikler içerebilen çok küçük parçaları ölçmek ve incelemek için onu ideal çözüm haline getirir.
| modeli | DSMax CX 31 mm Telesantrik |
| Sınıf | 2 milyon |
| dalga boyu | 520 nm |
| lazer çıkışı | 35 mW maks. |
| Lazer maksimum toplam güç | < 40 mW |
| tarama hızı | 18 kHz’e kadar |
| Profil noktaları | 2.000 |
| doğrusallık | FS’nin ±%0,1’i |
| X çözünürlük | Üst: 0.0146 mm Alt: 0.0154 mm |
| Y çözünürlüğü* | 0,015 mm |
| Z çözünürlüğü** | Üst: 0,0025 mm Alt: 0,0028 mm |
| Boyutlar | 142.7 (U) x 65 (g) x 133.4 (Y) mm. |
| Ağırlık | 843 gr |
| kasa sıcaklığı | 0–50 °C |
| Depolama sıcaklığı | -10–60 °C |
| maksimum nem | %85 (yoğuşmasız) |
| çevre | IP67 |
| Güç kaynağı gereksinimleri | Voltaj: +24 VDC (11–30 VDC) Akım: 300 mA maks Güç: 8 W |
| çalışma mesafesi | 51,4–62,3 mm |
| ağ iletişimi | CoaXPress protokolünü uygulayan koaksiyel arayüz |
| Şok | 50 G’ye kadar |
| Titreşim | 2 G’ye kadar (30 dakika için 10–500 Hz) |
| sertifikalar | CE, KCC, FDA (lazer); CAN/CSA C22.2 No. 61010-1, UL 61010-1, EN 61010-1; EN 61326-1:2013 |
| Çerçeve yakalayıcı tetikleyici | Giriş voltajı limitleri: Trig+ – Trig – = ±24 VDC Giriş AÇIK: > 6 VDC Giriş KAPALI: < 2,5 VDC |
| Çerçeve yakalayıcı kodlayıcı girişi | Diferansiyel: A+/B+: 5-24V (500 kHz max) A-/B-: Ters (A+/B+) Tek Uçlu: A+/B+: 5-24V (500 kHz max) A-/B-: VDC = ½ (A+/B+) |
