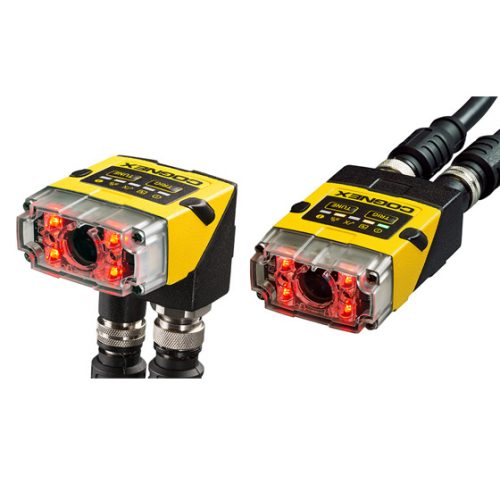

In-Sight 2000 Mini Görüntü Sensörleri
The compact size of the Cognex In-Sight 2000 Mini expands the number of potential application for vision sensors and allows users to deploy vision sensors into more areas of their operation. In-Sight 2000 Mini models are 68% smaller by volume than standard In-Sight 2000 vision sensors, so they can fit into tight spaces. In-Sight 2000 Mini models also come standard with a liquid lens autofocus module, enabling faster job changeovers and the ability to change focus when the sensor is mounted in inaccessible places. Key features include:

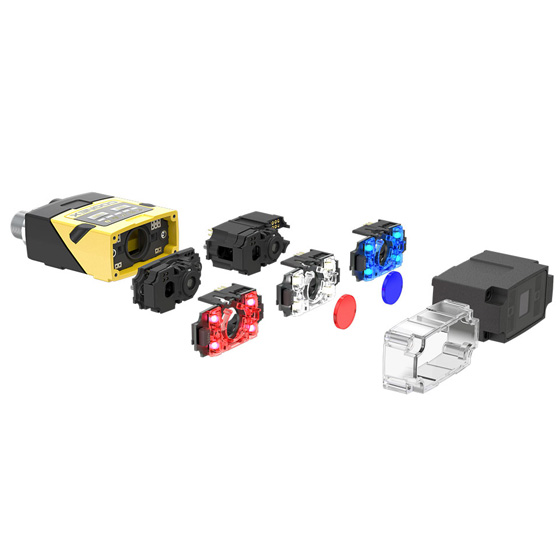

» Ultra-compact integrated light module
» Autofocus powered by liquid lens technology
» 4 cross polarized and co-linear polarized LEDs
» Ideal for machines with limited mounting space
| 2000-110 Mini | 2000-120 Mini | 2000-130 Mini | 2000-230 Mini | 2001-230 Mini | ||
| Kullanıcı arayüzü | In-Sight Explorer EasyBuilder, Cognex VisionView PC Yazılımı ve VisionView 900 HMI dokunmatik ekran paneli | |||||
| 1/3″ CMOS Görüntüleyici | tek renkli | Tek renkli ve Renkli | ||||
| S-Mount/M12 Lensler | Standart: Otomatik odaklama (sıvı lens) 6,2 mm veya 16 mm | |||||
| Görüntü Modları | 640 x 480 (standart) | + | + | + | + | + |
| 640 x 480 (2x büyütme) | – | + | + | + | + | |
| 800 x 600 (2x büyütme) | – | – | + | + | + | |
| 1280 x 960 1 | – | – | – | – | + | |
| Aydınlatma | Standart | Modüler kırmızı LED’ler | Modüler kırmızı ve beyaz LED’ler | |||
| Seçenekler | Beyaz, mavi ve IR LED ışıklar, bant geçiren filtreler ve polarize filtre | Beyaz, mavi ve IR LED ışıklar, bant geçiren filtreler, polarize filtre ve polarize aydınlatma koruması | ||||
| Maksimum Çekim Hızı 2 | 40 kare/sn | 75 fps (tek renkli) 55 fps (renkli) |
40 fps (tek renkli) 24 fps (renkli) |
|||
| Bağıl İşleme Hızı | 1x | 2 kere | ||||
| Konum Araçları | Model | + | + | + | + | + |
| Kenar, Daire | – | – | + | + | + | |
| Muayene Araçları | Model | + | + | + | + | + |
| Piksel Sayısı | + | gri tonlamalı | Gri tonlamalı ve renk | |||
| Parlaklık ve Kontrast | – | + | + | + | + | |
| Kenarlar | – | – | + | + | + | |
| Ölçüm ve Sayma Araçları | Mesafe, Açı ve Çap | – | – | + | + | + |
| Desenler ve Kenarlar | – | – | + | + | + | |
| Gelişmiş özellikler | OCR | – | – | – | + | + |
| Blob Algılama | – | – | – | + | + | |
| Görüntü Filtreleri | – | – | – | + | + | |
| Veri çıkışı | Başarılı/Başarısız | Geçti/Kaldı, Sayısal 3 | ||||
| İletişim ve G/Ç | Genel Protokoller | TCP/IP, UDP, FTP, Telnet, RS-232C | ||||
| Endüstriyel Protokoller | AOP, PROFINET, SLMP, SLMP Tarayıcı, CC-Link IE Field Basic, Modbus TCP ile EtherNet/IP | |||||
| Konnektörler | (1) Endüstriyel M12 Ethernet, (1) M12 Güç ve G/Ç | |||||
| Girdiler ve Çıktılar | (1) Toplama tetiği, (1) Genel amaçlı giriş 4 , (4) Genel amaçlı çıkışlar 4 | |||||
| Mekanik | Boyutlar | Sıralı yapılandırma: 43,1 mm (1,69 inç) x 22,4 mm (0,88 inç) x 64 mm (2,51 inç) Dik açılı yapılandırma: 43,1 mm (1,69 inç) x 35,8 mm (1,40 inç) x 49,3 mm (1,94 inç) |
||||
| Ağırlık | 142 gr (5 oz) | |||||
| Malzeme ve Koruma | Boyalı alüminyum, IP65 dereceli muhafaza | |||||
| İşletme | Güç | 24 VDC +/- %10, <3,0 W veya Sınıf 1 Ethernet Üzerinden Güç (PoE) 5 | ||||
| PoE Yapılandırması Mevcut | – | + | + | + | + | |
| Hava sıcaklığı | 0 °C ila 40 °C (32 °F ila 104 °F) | |||||
