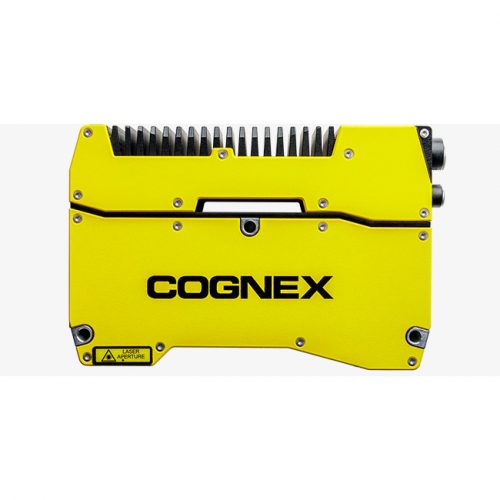

In-Sight 3D-L4000 Series
The In-Sight 3D-L4000 is a breakthrough in three-dimensional (3D) vision technology. This unique vision system combines 3D laser displacement technology with a smart camera allowing factory engineers to quickly, accurately, and cost effectively solve a wide variety of inspections.
The patented speckle-free blue laser optics, an industry first, acquires high quality 3D images and on-board high-performance processing powers a comprehensive set of true 3D vision tools, without the need for external processing. 3D vision tools are set up as easily as 2D vision tools thanks to the familiar and robust In-Sight spreadsheet environment.
| IS3D-L4050 | IS3D-L4100 | IS3D-L4300 | |||
| Ölçüm aralığı | boşluk mesafesi | 92.00 mm | 130,00 mm | 180,00 mm | |
| Z ekseni (yükseklik) | Ölçüm aralığı | 106,00 mm | 235.00 mm | 745.00 mm | |
| X ekseni (genişlik) | Yakın görüş alanı | 55.00 mm | 75.00 mm | 95.00 mm | |
| Orta görüş alanı | 72.50 mm | 127,50 mm | 277,50 mm | ||
| Uzak görüş alanı | 90,00 mm | 180,00 mm | 460,00 mm | ||
| Lazer (ışık kaynağı) | dalga boyu | 450 nm | |||
| lazer sınıfı | 2 milyon | ||||
| Çıkış gücü | 45 mW | ||||
| Nokta boyutu (orta görüş alanı) | 110 um | 181 mikron | 240 mikron | ||
| sensör | Veri noktaları/profil | 1920 puan | |||
| X çözünürlük | Üst | 30,2 um | 41.7 um | 54.2 um | |
| Alt kısım | 49,5 um | 99.0 mikron | 260.4 um | ||
| Z çözünürlüğü | Üst | 2,5 mikron | 4,4 mikron | 6.9 um | |
| Alt kısım | 6.9 um | 25.9 um | 147.5 um | ||
| Z tekrarlanabilirlik 1 | Üst | 0,5 um | 1 mikron | 2 mikron | |
| Alt kısım | 0,5 um | 1 mikron | 2 mikron | ||
| Z doğrusallığı 2 | Tam ölçeğin %0,06’sı (FS) | Tam ölçeğin %0.04’ü (FS) | Tam ölçeğin %0,05’i (FS) | ||
| Sıcaklık özellikleri | FS/°C’nin %0.01’i | ||||
| Çevre direnci | Muhafaza koruması | IP65 | |||
| Çalışma sıcaklığı 3 | 0–45 °C (32–113 °F) | ||||
| Depolama sıcaklığı | -20–70 °C (-4–158 °F) | ||||
| maksimum nem | %20 – 80 (yoğunlaşma yok) | ||||
| Titreşim | 10 ila 57, çift genlik 1,5 mm X,Y,Z, her yönde 3 saat | ||||
| Şok | 15/6 msn | ||||
| Tarama Hızı | 4 kHz’e kadar (ölçüm aralığı daraltıldığında) | ||||
| Ev materyalleri | Alüminyum | ||||
| Ağırlık | 0,94 kg | ||||
| Boyutlar | 150,5 mm x 101 mm x 45 mm | ||||
| Güç kaynağı gereksinimleri | 24 VDC +/- %10, minimum 750 mA | ||||
| girişler | Tetik, diferansiyel/tek uçlu kodlayıcı, lazer kilidi | ||||
| Tetiklemek | Giriş voltajı sınırları: Trig+ – Trig – = -24 VDC ila +24 VDC Giriş AÇIK: >10 VDC (>6 mA) Giriş KAPALI: <2 VDC (<1.5 mA) |
||||
| Enkoder özellikleri | Diferansiyel: A+/B+: 5–24V (1.0 MHz maks) A-/B-: Ters (A+/B+) Tek uçlu: A+/B+: 12–24V (1.0 MHz maks) A-/B-: VDC = ½ (A+/B+) |
||||
| Arayüz | Gigabit Ethernet arayüzü Entegre bağlantı ve trafik LED’leri Standart M12-8 X kodlu dişi konnektör |
||||
